مقدمه ای درباره پیدایش دستگاه جوش اینورتری ماسفت





 فهرست بروشور تعمیر دستگاه جوش اینورتری ماسفت

آموزش مولتی متر ویکتور VC97



اولین مرحله تست تعمیر دستگاه جوش اینورتری با تکنولوژی ماسفت

شامل تست کلید پاور دوشاخ-کابل و...



شناخت برد اینورتر دستگاه جوش با تکنولوژی ماسفت:

به طور قطع ویقین می توان گفت که مهمترین برد دردستگاه جوش برداینورتر

می باشدکه وظیفه تبدیل ولتاژ300ولتDCبه ولتاژموج مربعی باکنترل دقیق را دارا می باشد





شناخت قطعات الکترونیکی بکار رفته در برد اینورتر

ماسفت 23N50E:

این قطعه پر مصرف ترین ماسفت در دستگاه های جوش اینورتری با تکنولوژی ماسفت می باشد

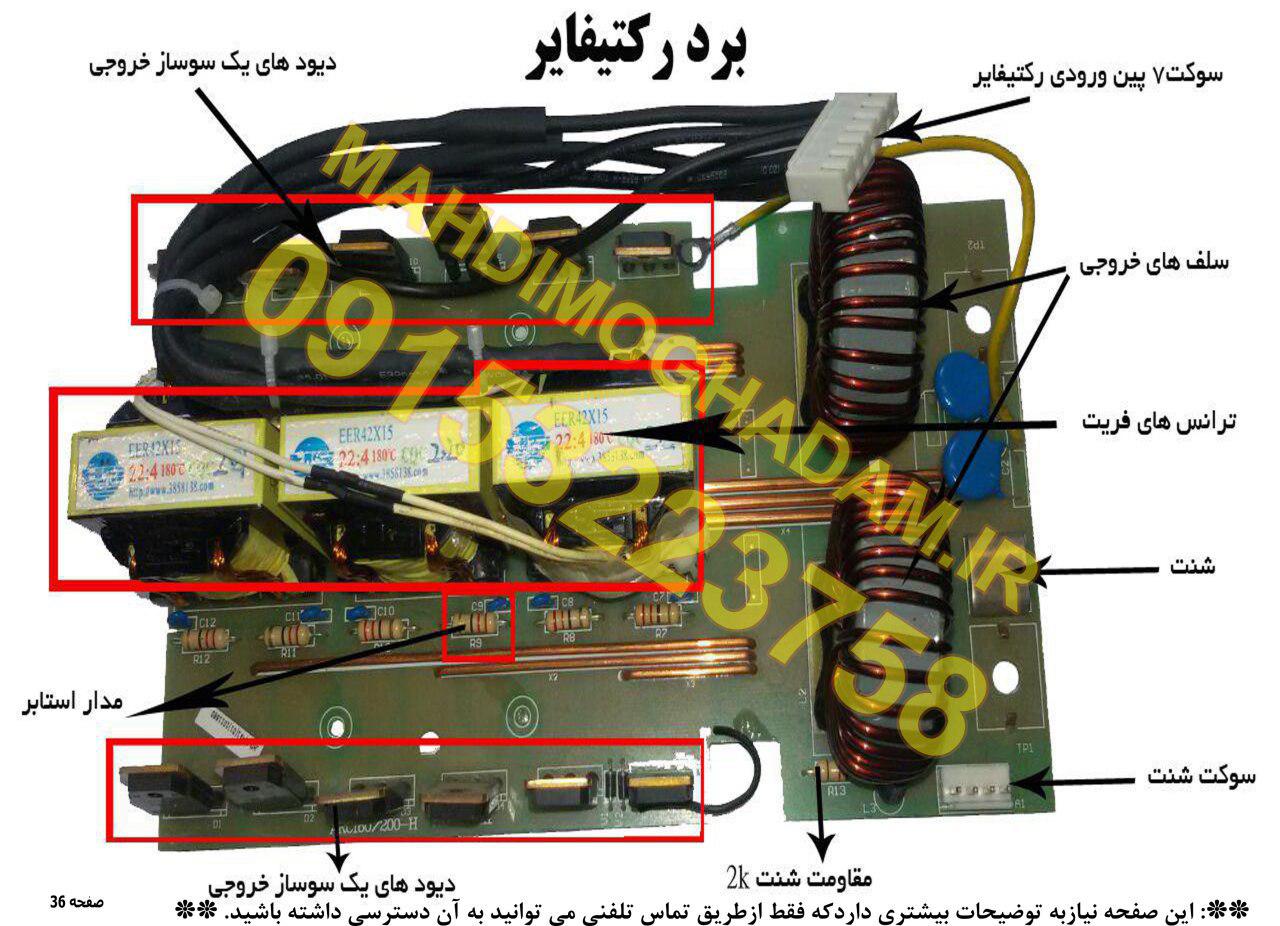

شناخت برد رکتیفایر (یکسوساز)دستگاه جوش با تکنولوژی ماسفت:

وظیفه این برد کاهش ولتاژ توسط 3 ترانس فریت با نسبت 20:4 یا 21:4 ویا 22:4 می باشد بعد از کاهش سطح ولتاژ خروجی توسط ترانس های فریت به دیودهای شاتکی رفته وتوسط این دیودها یکسو می گردد.



شناخت برد پاور دستگاه جوش با تکنولوژی ماسفت:

وظیفه این برد تبدیل ولتاژ 220 ولت ACبرق شهر به ولتاژ 300 ولت DC می باشد

ولتاژ 300 ولت خروجی برای تامین برد تغذیه چاپر (24 ولت) وراه اندازی مدار اینورتر 12 ماسفت در نظر گرفته شده است
