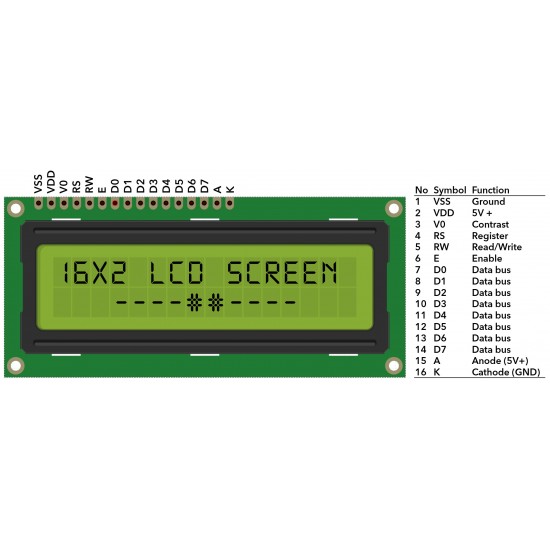

نمایشگر کاراکتری 16x2 یک ماژول نمایشگر ساده است و همانطورکه از نام آن ها پیداست، تنها برای نمایش پیام متنی یا کاراکتر طراحی شده اند. نمایشگر 16x2 به این معناست که نمایشگر دو سطر دارد و می تواند در هر سطر 16 کاراکتر را نمایش دهد. در کل شما می توانید 32 کاراکتر مختلف را به طور همزمان بر روی این ال سی دی نماش دهید. این نوع ال سی دی ها با دو رنگ پس زمینه سبز و آبی موجود هستند. این محصول، رنگ پس زمینه سبز دارد و متن و کاراکترهای آن با رنگ مشکی نمایش داده می شوند. نمایشگر 16x2 با ولتاژ تغذیه 5 ولت راه اندازی می شود و دارای 16 پایه است که 8 پایه آن برای انتقال داده و 8 پایه دیگر آن پایه های کنترلی و تغذیه نمایشگر هستند. درایور به کار رفته در این نمایشگر، تراشه ST7066 یا معادل آن است که داده و دستورات را از میکروکنترلر دریافت و سپس آن ها را برای نمایش بر روی نمایشگر پردازش می کند. برای راه اندازی این نمایشگرهای کاراکتری پایه های نمایشگر را به طور صحیح به میکروکنترلر خود متصل کنید.
