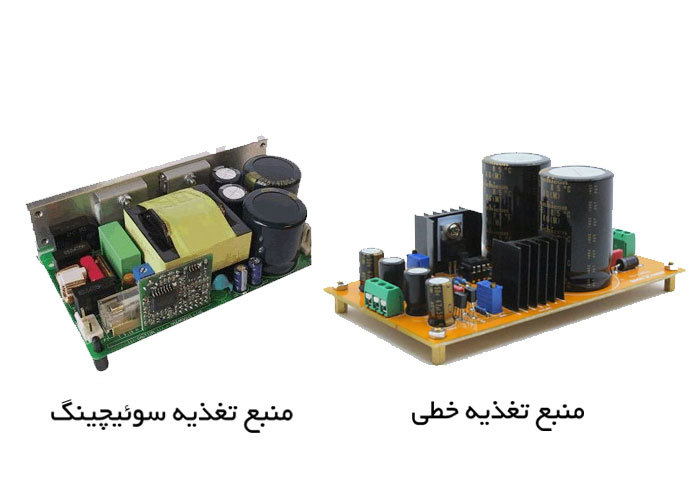

منبع تغذیه از نظر تکنولوژی بنیادین ساخت دارای دو نوع خطی (ترانسی) یا سوئیچینگ می باشد.
منبع تغذیه خطی (ترانسی):
منبع تغذیه خطی یا منبع تغذیه ترانسی، تکنولوژی قدیمی و ابتدایی ساخت منبع تغذیه می باشد که همچنان در حال تولید و استفاده می باشد و بسیار پر مصرف می باشد. منبع تغذیه خطی نوعی از منابع تغذیه است که با استفاده از ترانس ابتدا ولتاژ 220 ولت برق شهر را به سطوح ولتاژی پایین تر تبدیل می کند. نکته منفی منبع تغذیه های ترانسی یا خطی در همین جاست که وجود ترانس دارای سیم پیچی مسی باعث ایجاد وزن و حجم بزرگی از منبع تغذیه می شود. در ادامه با استفاده از مدارهای الکترونیکی ولتاژ AC را به DC تبدیل کرده و در نهایت ولتاژ خروجی جهت استفاده تثبیت (رگولاسیون) می شود. نکته مهم اینجاست که این نوع از منبع تغذیه به دلیل حجم بزرگ و وزن بالا قابلیت استفاده در دستگاه های الکترونیکی روز که وزن و حجم در آن ها اهمیت دارد قابل استفاده نمی باشد. برای مثال در انواع موبایل ها، تلویزیون ها و لپ تاب ها و… این نوع منبع استفاده نمی شود. مزایای منبع تغذیه های خطی (ترانسی) نسبت به منبع تغذیه های سوئیچینگ به شرح زیر است:
- پیچیدگی طراحی کم تر
- پاسخ گویی سریع تر نسبت به منبع تغذیه سوئیچینگ
- نویز بسیار کم نسبت به منبع سوئیچینگ
- قیمت معمولا ارزان تر
منبع تغذیه سوئیچینگ:
این نوع منبع تغذیه با استفاده از مدارات سوئیچینگ، ولتاژ و جریان خروجی را تنظیم می‌کند. این منابع تغذیه به خاطر کارایی بالا، اندازه کوچک و وزن سبک خود، در بسیاری از دستگاه‌های الکترونیکی مانند موبایل‌ها، لپ‌تاپ‌ها و تلویزیون‌ها استفاده می‌شوند. از این رو منبع تغدیه های سوئیچینگ دارای مصرف بیشتری هستند. اما در منبع تغذیه های خروجی متغیر که در تعمیرات الکترونیک استفاده می شود قبل تر فروش بیشتر روی منبع های ترانسی بود. اما اخیرا تولید منبع های متغیر سوئیچینگ نیز با قیمت مناسب بیشتر شده و کاربران زیادی در حال استفاده و خرید منبع تغذیه سوئیچینگ هستند. نکته مثبت و مزایای منابع سوئیچینگ نسبت به خطی (ترانسی) به شرح زیر است:
- با اتلاف انرژی کمتری نسبت به منابع تغذیه خطی کار می کنند.
- ابعاد کوچک و وزن کم تر که باعث کاهش هزینه حمل شده و این مورد باعث برابری قیمت حدودی برای خریدار با منبع های ترانسی شده است.
